10. Estrutura dos programas

Para assegurar a adequada versatilidade na utilização do espaço de endereçamento, de acordo com as caraterísticas dos dispositivos de memória que o populam e as necessidades da aplicação, um programa é organizado por zonas de memória.

Destacam-se três zonas:

• zona para código binário das instruções;

• zona para variáveis;

• e zona para stack.

Estas zonas de memória são designadas na literatura inglesa por segment ou section. Aqui, vais ser utilizado o termo “secção”.

Para concretização deste modelo, definem-se três secções:

• .text – para o código binário das instruções e dados constantes;

• .data – para as variáveis que são modificadas durante a execução do programa;

• .stack – para suporte da execução estruturada com base em rotinas (funções).

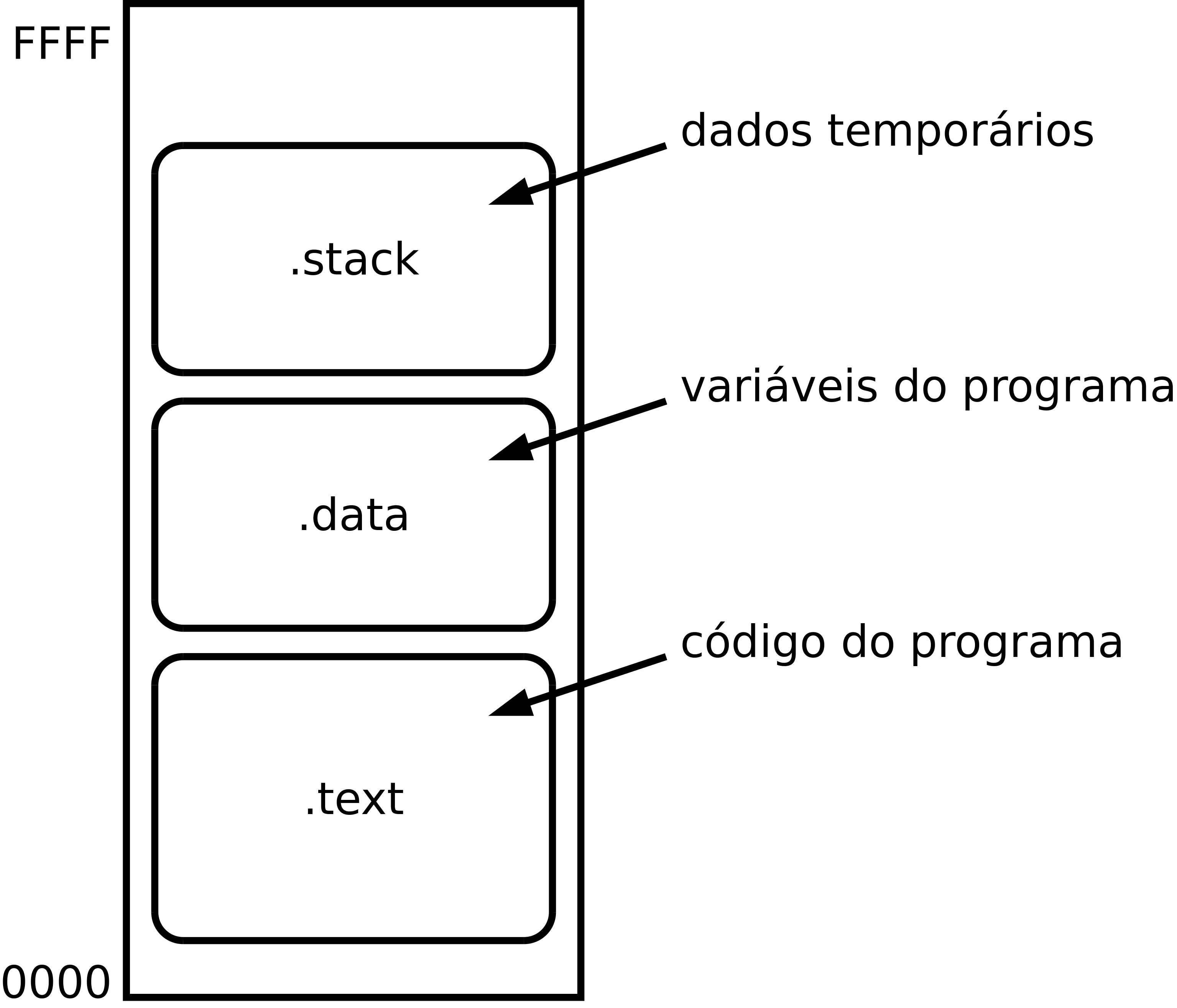

Figura 10.1 Organização do programa em três secções

10.1. .data

As variáveis são alojadas na secção .data.

/* uint8_t m = 20, n = 3;

m: .byte 20 n: .byte 3 p: .word 0 q:

10.2. .text

O código binário das instruções do programa, assim com dados auxiliares ao código, são alojados na secção .text.

int main() { q = multiply(4, 7); p = multiply(m, n); }

main: push lr mov r0, #4 mov r1, #7 bl multiply ldr r1, q_addr str r0, [r1] ldr r0, m_addr ldrb r0, [r0] ldr r1, n_addr ldrb r1, [r1] bl multiply ldr r1, p_addr str r0, [r1] pop pc m_addr: .word m n_addr: .word n p_addr: .word p q_addr:

10.3. .stack

A secção .stack é uma zona de memória para salvaguarda de dados temporários, necessários à execução do programa. O conteúdo inicial desta zona de memória é indiferente.

A diretiva .space na linha 34 da Listagem 10.1 reserva a área de memória cuja dimensão pode ser ajustada através do símbolo STACK_MAX_SIZE definido na linha anterior.

10.4. Ambiente de execução

Os programas aqui apresentados seguem o modelo de execução da linguagem C. A norma define dois modelos de execução: Hosted environment e Freestanding environment. O primeiro para sistemas com sistema operativo e o segundo para outros casos.

No caso da programação para o P16 é usado o modelo Freestanding environment.

Em ambos os modelos, a execução do programa começa com a chamada de uma função principal e termina com o retorno dessa função. Para chamar e receber o retorno da função principal, é criado um código de preparação que além destas ações, realiza as necessárias inicializações.

No modelo Hosted a função principal deve ter uma das seguintes assinaturas:

int main(void);
int main(int argc, char *argv[]);

No modelo Freestanding o nome e tipo da função principal não é definido pela norma, ficando ao critério do implementador. Nestes exemplos de programas vai ser usada:

void main(void);

Após a ação reset, o P16 passa a executar código a partir do endereço 0x0000. Neste endereço inicia-se o código de preparação – linha 6.

A preparação consiste em inicializar o registo SP com o endereço de topo da secção .stack – linhas 10, 14 e 15 da Listagem 10.1. Segue-se a chamada da função main na linha 11.

Após o retorno do programa, a única ação a tomar é garantir que o processamento não se descontrola. Para isso é executada a instrução b    ., que significa saltar para o endereço atual o que resulta na execução repetida desta instrução – linha 12.

Listagem 10.1 Estrutura de código padrão

;-------------------------------------------------------------------------------
;	Secção .text são alojadas as instruções

	.text

	b	start
	b	.

start:
	ldr	sp, stack_top_addr
	bl	main
	b	.

stack_top_addr:
	.word	stack_top

main:

	;	Código da função main
	;	e das restantes funções do programa

;-------------------------------------------------------------------------------
;	Secção .data onde são alojadas as variáveis

	.data

;-------------------------------------------------------------------------------
;	Secção .stack onde é reservada memória para Stack

	.stack

	.equ    STACK_MAX_SIZE, 1024
	.space	STACK_MAX_SIZE * 2
stack_top:

10.5. Localização

A localização e a dimensão das secções no espaço de endereçamento designa-se por mapa de memória. As secções são localizadas pela ordem com que são escritas no ficheiro fonte do programa. O endereço da secção seguinte é o endereço par imediatamente disponível depois do fim da secção anterior. A dimensão de cada secção depende do número de instruções e do número de variáveis e respetivos tipos, definidos no seu interior.

O código completo do programa utilizado como exemplo nesta secção pode ser descarregado daqui: multiply.s.

O comando

$ p16as multiply.s

gera os ficheiros multiply.hex e multiply.lst.

O mapa de memória do programa, que faz parte do ficheiro multiply.lst, pode ser visualizado nas linhas 5 a 7 da multiplylst.

A secção .text começa no endereço 0x0000 por ser a que aparece em primeiro lugar no ficheiro fonte do programa.

O endereço da secção .data é posterior à secção .text porque aparece em segundo lugar. O seu endereço inicial é 0x0044 porque é essa a dimensão da secção anterior.

As instruções b  program e b  . que aparem no início da secção .text são localizadas nos endereços 0x0000 e 0x0002, respetivamente. Estes endereços são fixados pela arquitetura P16, como os pontos de entrada em execução dos acontecimentos reset e interrupção, respetivamente. Razão pela qual o código de preparação não é localizado exatamente no endereço 0x0000.

A instrução b  . no endereço 0x0002 é apenas figurativa. Este programa não está capacitado para realizar processamento de interrupções.

10.5.1. Exercícios

Este conjunto de exercícios destina-se a exercitar a programação, em linguagem assembly do P16.

O objetivo de cada exercício é traduzir para assembly, o código de todo o programa definido em linguagem C, incluindo a definição das variáveis.

1. int x = 2;
   int y = 3;
   int z;

   void main(void)
   {
       z = x + y;
   }


2. uint8_t m = 20, n = 3;
   uint16_t p, q;

   int main()
   {
       p = multiply(m, n);
       q = multiply(4, 7);
   }


3. uint16_t q, r, d = 200, e = 10;

   int main()
   {
      q = divide(d, e);
      r = divide(43, 7);
   }


4. uint16_t a = 1000;
   uint8_t log2a;
   uint8_t log10a;

   int main()
   {

       log2a = logarithm(a, 10);
       log10a = logarithm(a, 2);
   }

   uint8_t logarithm(uint16_t value, uint8_t base)
   {
       uint8_t log = 0;
       while (value >= base) {
           ++log;
           value = divide( value, base );
       }
       return log;
   }


5. uint8_t exp = 3, base = 4
   uint16_t power1, power2;

   int main() {
       power1 = power(base, exp);
       power2 = power(2, 7);
   }

   uint16_t power(uint8_t b, uint8_t e)
   {
       uint16_t result = 1;
       while (e > 0) {
           if (result > 0xff)
               return UINT16_MAX;
           result = multiply(result, b);
           e--;
       }
       return result;
   }


6. uint16_t a = 333;
   uint8_t prime1;
   uint8_t prime2;

   int main()
   {
       prime1 = is_prime(a);
       prime2 = is_prime(77);
   }

   bool is_prime(uint16_t n)
   {
       for (uint16_t_t i = 2; i < n; ++i)
           if (n % i == 0)
               return false;
       return true;
   }
